Welche Pulsform hat ein Pulslaserschweißgerät und welchen Einfluss hat es auf das Schweißen?

Als Anbieter von Pulslaser-Schweißmaschinen habe ich die transformative Kraft dieser Technologie in der Schweißindustrie aus erster Hand miterlebt. Einer der kritischsten Aspekte einer Pulslaserschweißmaschine ist ihre Pulsform, die den Schweißprozess und die Qualität der endgültigen Schweißnaht maßgeblich beeinflusst. In diesem Blogbeitrag werde ich näher darauf eingehen, was die Impulsform ist, welche Arten es gibt und wie sie sich auf das Schweißen auswirkt.

Verständnis der Pulsform in Pulslaserschweißmaschinen

Unter der Pulsform einer Pulslaserschweißmaschine versteht man den zeitlichen Verlauf des Laserpulses. Es beschreibt, wie sich die Laserleistung über die Dauer eines einzelnen Pulses ändert. Die Pulsform wird durch mehrere Parameter charakterisiert, darunter Pulsdauer, Spitzenleistung sowie die Anstiegs- und Abfallzeiten des Pulses. Diese Parameter können angepasst werden, um unterschiedliche Schweißeffekte zu erzielen.

Arten von Pulsformen

Es gibt mehrere gängige Arten von Impulsformen, die in Impulslaserschweißmaschinen verwendet werden:

1. Rechteckimpuls: Dies ist die einfachste und am häufigsten verwendete Pulsform. Bei einem Rechteckpuls bleibt die Laserleistung über die gesamte Pulsdauer konstant auf einem Spitzenwert. Rechteckimpulse eignen sich für Anwendungen, bei denen ein hoher und gleichmäßiger Energieeintrag erforderlich ist, beispielsweise beim Schweißen dicker Materialien.
2. Dreieckiger Puls: Ein Dreiecksimpuls hat ein linear ansteigendes oder abfallendes Leistungsprofil. Die Leistung steigt auf einen Spitzenwert und fällt dann auf Null zurück. Dreiecksimpulse sind für Anwendungen nützlich, bei denen eine allmähliche Erhöhung oder Verringerung des Energieeintrags erforderlich ist, beispielsweise beim Schweißen dünner Materialien, um eine Überhitzung zu verhindern.
3. Gaußscher Puls: Ein Gauß-Impuls hat ein glockenförmiges Leistungsprofil. Die Leistung erreicht in der Mitte des Impulses ein Maximum und nimmt auf beiden Seiten symmetrisch ab. Gaußsche Impulse werden häufig bei Präzisionsschweißanwendungen verwendet, da sie eine fokussiertere und kontrollierte Energieverteilung ermöglichen.
4. Maßgeschneiderte Pulsformen: Zusätzlich zu den Standard-Pulsformen ermöglichen viele moderne Pulslaserschweißgeräte die Erstellung individueller Pulsformen. Diese Flexibilität ermöglicht es Benutzern, den Schweißprozess für bestimmte Materialien und Anwendungen zu optimieren.

Einfluss der Impulsform auf das Schweißen

Die Impulsform einer Impulslaserschweißmaschine hat einen tiefgreifenden Einfluss auf verschiedene Aspekte des Schweißprozesses und die Qualität der endgültigen Schweißnaht:

1. Schweißdurchdringung: Die Impulsform beeinflusst die Eindringtiefe der Schweißnaht. Ein Rechteckimpuls mit hoher Spitzenleistung kann einen tiefen Einbrand ermöglichen und eignet sich daher zum Schweißen dicker Materialien. Andererseits kann ein Dreiecks- oder Gauß-Impuls mit einer geringeren Spitzenleistung und einem allmählicheren Energieeintrag zu einer flacheren Eindringtiefe führen, was ideal zum Schweißen dünner Materialien ist.
2. Schweißnahtbreite: Die Pulsform beeinflusst auch die Breite der Schweißnaht. Ein rechteckiger Impuls führt aufgrund der hohen und gleichmäßigen Energiezufuhr tendenziell zu einer breiteren Schweißnaht. Im Gegensatz dazu kann ein Gauß-Impuls aufgrund seiner fokussierteren Energieverteilung eine schmalere Schweißnaht erzeugen.
3. Wärmeeinflusszone (HAZ): Die Wärmeeinflusszone ist der Bereich um die Schweißnaht, der von der Hitze des Schweißprozesses beeinflusst wird. Eine gut konzipierte Impulsform kann die Größe der HAZ minimieren und so das Risiko von Verzerrungen und Schäden am umgebenden Material verringern. Beispielsweise kann ein dreieckiger Impuls mit einer allmählichen Zunahme und Abnahme des Energieeintrags dabei helfen, den Wärmeeintrag zu kontrollieren und die HAZ zu reduzieren.
4. Schweißqualität: Die Impulsform kann die Qualität der Schweißung erheblich beeinflussen. Eine richtige Impulsform kann eine gleichmäßige Verschmelzung der Materialien gewährleisten, die Entstehung von Defekten wie Porosität und Rissen reduzieren und die mechanischen Eigenschaften der Schweißnaht verbessern. Beispielsweise kann durch eine individuelle Pulsform die Energieverteilung optimiert und eine Über- oder Unterhitzung der Materialien verhindert werden.
5. Schweißgeschwindigkeit: Die Pulsform kann auch die Schweißgeschwindigkeit beeinflussen. Eine Pulsform, die in kurzer Zeit einen hohen Energieeintrag liefert, kann die Schweißgeschwindigkeit erhöhen und den Prozess effizienter machen. Es ist jedoch wichtig, die Schweißgeschwindigkeit mit der Qualität der Schweißnaht in Einklang zu bringen, um ein zufriedenstellendes Ergebnis zu gewährleisten.

Anwendungen verschiedener Pulsformen

Die Wahl der Impulsform hängt von den spezifischen Anforderungen der Schweißanwendung ab:

1. Schweißen dicker Materialien: Zum Schweißen dicker Materialien wird oft ein Rechteckimpuls mit hoher Spitzenleistung und langer Impulsdauer bevorzugt. Diese Art von Impuls kann die nötige Energie liefern, um in das Material einzudringen und eine starke Schweißnaht zu erzeugen. Zum Beispiel unsere500-W-Puls-Handlaserschweißgerätkann mit Rechteckimpulsen zum Schweißen dicker Metalle konfiguriert werden.

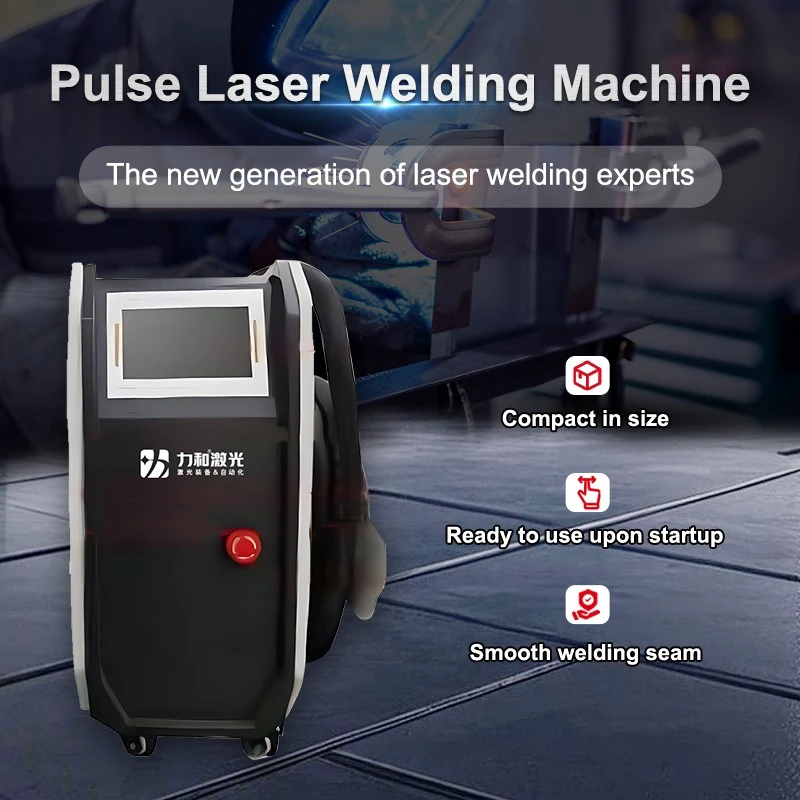

2. Schweißen dünner Materialien: Beim Schweißen dünner Materialien ist ein Dreieck- oder Gauß-Impuls besser geeignet. Diese Impulsformen sorgen für eine allmählichere und kontrollierte Energiezufuhr und verringern so das Risiko von Überhitzung und Verzerrungen. Unser900-W-Laserimpulsschweißgerätbietet die Flexibilität, unterschiedliche Impulsformen zum Schweißen dünner Materialien zu verwenden.

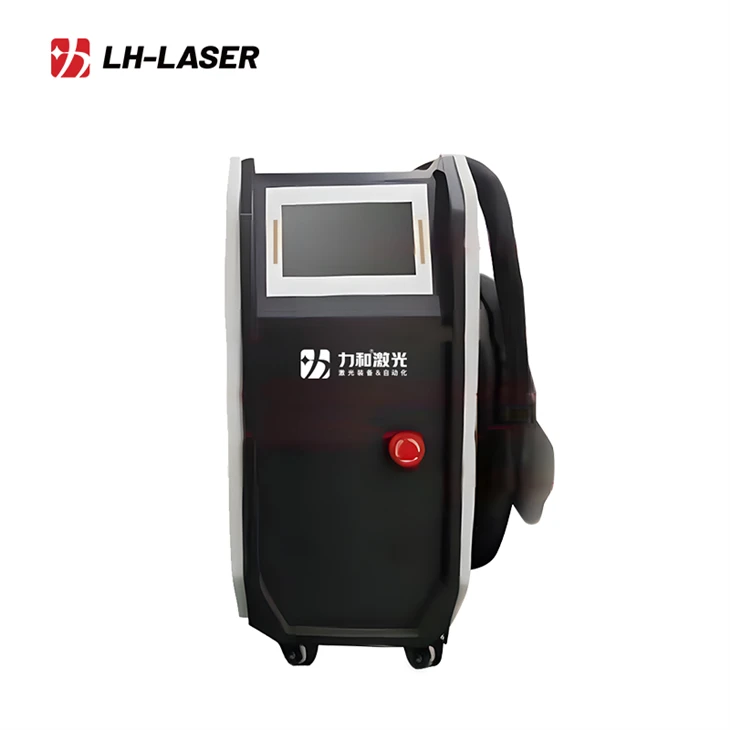

3. Präzisionsschweißen: Präzisionsschweißanwendungen wie Mikroschweißen und Schmuckschweißen erfordern ein hohes Maß an Kontrolle über die Energieverteilung. Bei diesen Anwendungen werden häufig Gauß-Impulse oder kundenspezifische Impulsformen verwendet, um eine präzise und genaue Schweißung zu erzielen. UnserGepulstes Faserlaserschweißsystemist für Präzisionsschweißen konzipiert und ermöglicht die individuelle Anpassung von Impulsformen.

Die richtige Pulsform wählen

Die Auswahl der richtigen Impulsform für eine bestimmte Schweißanwendung erfordert eine sorgfältige Berücksichtigung mehrerer Faktoren:

1. Materialeigenschaften: Die Art, Dicke und Wärmeleitfähigkeit der zu schweißenden Materialien sind wichtige zu berücksichtigende Faktoren. Unterschiedliche Materialien haben unterschiedliche Schmelzpunkte und Wärmeübertragungseigenschaften, was die Wahl der Pulsform beeinflussen kann.
2. Schweißanforderungen: Auch die gewünschte Schweißnahtqualität, Eindringtiefe und Schweißnahtbreite spielen bei der Bestimmung der passenden Impulsform eine Rolle. Wenn beispielsweise eine tiefe Penetration erforderlich ist, kann ein Rechteckimpuls die beste Wahl sein.
3. Maschinenfunktionen: Auch die Fähigkeiten des Pulslaserschweißgeräts, wie die verfügbaren Pulsformen und die Möglichkeit, die Pulsparameter anzupassen, sollten berücksichtigt werden. Stellen Sie sicher, dass die Maschine die gewünschte Impulsform unterstützt und die nötige Kontrolle über den Schweißprozess bietet.

Abschluss

Zusammenfassend lässt sich sagen, dass die Impulsform einer Impulslaserschweißmaschine ein entscheidender Faktor ist, der den Schweißprozess und die Qualität der endgültigen Schweißnaht erheblich beeinflussen kann. Durch das Verständnis der verschiedenen Arten von Impulsformen und ihrer Auswirkungen auf das Schweißen können Benutzer den Schweißprozess für bestimmte Materialien und Anwendungen optimieren. Als Anbieter von Pulslaserschweißmaschinen bieten wir eine Reihe von Produkten mit fortschrittlichen Pulsformungsfunktionen an, um den vielfältigen Anforderungen unserer Kunden gerecht zu werden. Ob Sie auf der Suche nach einem sind500-W-Puls-Handlaserschweißgerät, A900-W-Laserimpulsschweißgerät, oder einGepulstes FaserlaserschweißsystemWir können Ihnen helfen, die richtige Lösung für Ihre Schweißanforderungen zu finden. Wenn Sie Fragen haben oder Ihre spezifischen Anforderungen besprechen möchten, kontaktieren Sie uns gerne für ein Beratungs- und Beschaffungsgespräch.

Referenzen

• „Laserschweißen: Prinzipien, Prozesse und Praxis“ von John C. Ion
• „Handbuch des Laserschweißens“ von Andreas Ostendorf
